Принципы и устройство подводной лодки это:

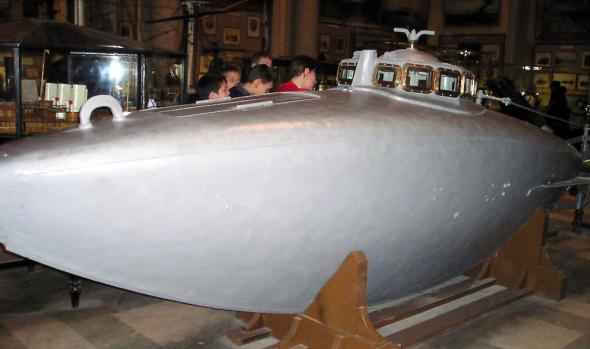

Лодка понравилась чинам Военно-инженерного ведомства, и ее даже представили царю Александру III. Император поручил военному министру уплатить Джевецкому рублей за оригинальную разработку и организовать постройку еще 50 таких же лодок для обороны с моря портов на Балтийском и Черном морях. Меньше чем за год лодки были построены и приняты Инженерным ведомством. Половину требуемого количества изготовили в Петербурге, а другую — во Франции, на машиностроительном заводе Платто. И тут, похоже, имел случай промышленного шпионажа. Брат известного французского инженера Губэ работал чертежником у Платто. И через некоторое время Губэ подал заявку на патент, в которой описывался аналогичный подводный аппарат. У нас же тем временем изменилась точка зрения на использование подлодок во время военных действий. Из оружия обороны береговых крепостей они стали превращаться в оружие нападения на вражеские транспорты и боевые корабли в открытом море. Но для таких целей малые подлодки Джевецкого уже не годились. Их сняли с вооружения, а самому изобретателю предложили разработать проект более крупного подводного корабля.

первая подводная лодка ее конструкция

И сжатый воздух с зарождения подводного плавания остаётся самым лучшим способом. Единственный серьёзный недостаток его в ограниченности запасов. Баллоны для хранения воздуха имеют немалый вес, и тем больше, чем больше давление в них. Это и ставит предел запасам.

первая подводная лодка ее конструкция

Сжатый воздух является вторым по значению источником энергии на лодке и, во вторую очередь, даёт запас кислорода. Например, бороться с аварийным затоплением отсеков можно подачей в них сжатого воздуха. Система ВВД является среди них главной. Поэтому его хранят в баллонах ВВД, а в другие подсистемы отпускают через редукторы давления.

Подводные лодки типа Protector (США)

И конечно, она требует доступа к атмосферному воздуху. Учитывая, что современные лодки большую часть времени проводят под водой, и на перископной глубине стараются тоже не задерживаться, возможностей для пополнения не так много. Сжатый воздух приходится буквально рационировать, и обычно следит за этим лично старший механик командир БЧ Избытки углекислого газа, выделяемого при дыхании, удаляются из воздуха в установках химической регенерации воздуха скрубберах , включенных в систему вентиляции и рециркуляции воздуха. На атомных подводных лодках используются установки автономной генерации кислорода для дыхания, с помощью электролиза забортной морской воды [8] [9]. Эта система позволяет атомным подводным лодкам длительное время неделями не всплывать на поверхность для пополнения запаса воздуха. На некоторых современных неатомных подводных лодках Швеции и Японии применяется воздухонезависимый двигатель Стирлинга , работающий на жидком кислороде, который в дальнейшем используется для дыхания. Подводные лодки, оснащенные данной системой, могут до 20 дней непрерывно находиться под водой. В зависимости от того, как обеспечивается надводный и подводный ход, все ПЛ можно разделить на два больших типа: Раздельным называется двигатель, который используется только для надводного или только для подводного хода. Upload Опубликованный материал нарушает ваши авторские права? Северный Арктический федеральный университет им. Подводные лодки могут быть одного из трёх архитектурно-конструктивных типов, которые представлены на рисунке 3 Рисунок 3 Архитектурно — конструктивные типы подводных лодок На рисунке выше показаны поперечные сечения лодок различных архитектурно-конструктивных типов на нём цифрами обозначены: А — К типы: Однако большинство русских адмиралов после неудачных экспериментов с немецкими проектами подводных лодок, разочаровалось в самой идее подводного корабля и отказалось рассматривать проект Александровского. Изобретателю понадобился почти год, чтобы лично заинтересовать новым проектом царя Александра II и главу Морского министерства адмирала Николая Краббе. Работы по созданию субмарины были строго засекречены. Но сразу выяснилось, что в России нет государственных заводов, способных производит многие сложные детали двигателя и корпуса лодки. Но полтора века назад завод принадлежал британскому подданному Марку Мак-Ферсону, которого подозревали в связях с английской разведкой еще в годы Крымской войны. Заказ же на изготовление большой партии баллонов для сжатого воздуха тогда вообще не могло выполнить ни одно находящееся в России производство. И его пришлось размещать в Англии с ее мощной и передовой промышленностью. Не смотря не все технические сложности, к июню года лодка была почти полностью готова.

На тот момент это было самое большое подводное судно в мире, достигая в длину 33 метров. Экипаж лодки составляли 23 человека — если в прежних проектах экипаж был в основном занят вращением ручного привода винта или работой паровой машины, то в новой лодке экипаж наконец получил возможность сосредоточится на управлении судном и его оружием. Что удивительно, но по форме корпуса и расположение основных узлов конструкции лодка Александровского напоминала современные классические субмарины. И только к октябрю лодка была окончательно готова к испытаниям и отправлена на буксире в Кронштадт. Первым командиром экспериментальной субмарины был назначен лейтенант флота Павел Крузенштерн, внук знаменитого мореплавателя. Из-за наступления холодов и появления льда на Балтике, итоговые испытания лодки отложили на будущий год. Первое полное погружение было запланировано на 19 июня года — но оказалось, что неопытные моряки испытывают почти суеверный ужас перед перспективой оказаться ниже среза воды. К тому же первые испытания с погружением были действительно смертельным риском, опыт подобных работ в мире был минимален. Буксируемой плавучей миной 90 фунтов черного пороха, то есть 40,8 кг удалось взорвать старую угольную шаланду. Испытания показали, что для успешного применения такой мины требовалось перейти из позиционного положения в подводное не далее, чем в ярдах м от цели, а глубина воды должна быть такой, чтобы субмарина могла пройти под килем атакуемого судна, буксируя мину на канате длиной футов 45,7 м.

Первые работоспособные Подводные Лодки

Через 5—6 минут лодка всплывала за целью и в этот момент мина ударяла в днище атакуемого корабля. Но даже столь близкое расстояние не гарантировало успеха, так как канат имел свойство провисать под собственной тяжестью. Поэтому позже от этого оружия отказались. Вместо него к носу лодки прикрепили шест длиной 6 метров с медным цилиндром на конце. Он был начинен 70 фунтами 32 кг черного пороха и снабжен несколькими контактными взрывателями. Тем временем северяне усилили морскую блокаду Чарлстуона. Поэтому конфедераты 12 августа доставили туда на двух железнодорожных платформах подводную лодку, укрытую от посторонних глаз брезентом и спустили на воду. Но 29 августа г. По одной версии, проходивший мимо пароход развел волну, захлестнувшую открытый люк. По другой версии — командир, стоя в люке, случайно нажал рычаг заполнения балластной цистерны, в результате чего лодка ушла под воду с открытым люком. Спастись удалось лейтенанту Пайну, находившемуся в тот момент в переднем люке, и двум матросам. Лодку подняли через две недели 14 сентября с глубины 42 фута 12,8 м и привели в порядок. Тем временем Ханли, узнав о катастрофе, решил взять дело в свои руки. Он сам приехал в Чарлстуон, чтобы возглавить новый экипаж. Поднятая и отремонтированная субмарина. Утром 15 октября во время очередного погружения лодка затонула. Расстояние от причала оставляло всего лишь ярдов м. Хорас Ханли находился на своем посту под закрытым передним люком. Одновременно в топку подавалась вода. Водяной пар и продукты сгорания топлива направлялись в паровую машину, откуда, совершив работу, отводились за борт через невозвратный клапан. Казалось бы все хорошо. Но в присутствии влаги из селитры окисла азота образовывалась азотная кислота - весьма агрессивное соединение, разрушавшее металлические части котла и машины. Кроме того, управление процессом горения с одновременной подачей воды в топку оказалось очень сложным, а отвод на глубине за борт парогазовой смеси - трудноразрешимой проблемой. Ко всему прочему, пузырьки смеси не растворялись в забортной воде и демаскировали подводную лодку. Неудача Пейерна не отпугнула последователей. Уже в г.

  • Обзор электромоторов для лодок пвх
  • Территория рыбалки магазин спб новорыбинская
  • Рыба клюет в прилив или отлив
  • Брянск рыбалка на бесплатных озерах
  • Но довести дело до конца изобретатель не успел. При одном из погружений на озере Эри лодка превысила допустимую глубину и была раздавлена, похоронив на дне озера экипаж вместе с Филиппсом. Столкнувшись с проблемой использования паровой машины в условиях подводной лодки, некоторые изобретатели пошли по пути создания сооружений, занимающих промежуточное положение между подводным и надводным кораблем. Такие полуподводные лодки с герметически закрытым корпусом и возвышавшейся над ним трубой могли находиться на глубине, ограниченной высотой трубы, в которой располагались два канала - для поступления атмосферного воздуха к топке котла и для удаления продуктов горения. Подобную подводную лодку построил в г. Много оригинальных проектов подводных лодок поступило в морское министерство России в годы Крымской войны гг. Спиридонов представил в Морской ученый комитет проект подводной лодки с экипажем 60 человек, оснащенной водометным движителем, поршневые насосы которого приводились в движение сжатым воздухом. Воздух к двум пневмодвигателям должен был поступать по шлангу от воздушной помпы, установленной на надводном судне сопровождения. Проект признали трудноосуществимым и малоэффективным. В попытке решить проблему подводного двигателя с использованием сжатого воздуха удачливее оказался талантливый русский изобретатель Иван Федорович Александровский. В июне г. Серго Орджоникидзе наблюдалось обычное оживление, сопровождавшее закладку корабля, но обращало на себя внимание, что у входа в эллинг была выставлена охрана, преграждавшая в него доступ посторонним. К осени там уже возвышался диковинный корабль, не похожий ни на один из многих построенных заводом. Подобный веретену корпус не имел ни палубы, ни мачт. Это была вторая подводная лодка конструкции И. Первую построить не довелось В молодости Александровский увлекался живописью и небезуспешно. Академия художеств присвоила ему звание "неклассного художника" и Александровский начал самостоятельную трудовую жизнь в качестве учителя рисования и черчения в гимназии. Между тем молодой художник неудержимо тянулся к техническим наукам и с присущим ему упорством самостоятельно овладевал знаниями, особенно в области коллоидной химии, оптики и механики.

    В середине 19 в. В начале х годов он окончательно оставил преподавание и открыл фотоателье. Отныне на его визитной карточке значилось: По окончании погружения КВ закрываются. В нормальном режиме под водой лодка плавает с открытыми кингстонами и аварийными захлопками. Перед всплытием АЗ закрываются, в цистерны подается воздух. При нормальном всплытии после подачи заданного количества воздуха кингстоны также закрываются, чтобы избежать перерасхода воздуха. На практике лодка имеет остаточную плавучесть , то есть существует разница между объемом ЦГБ и объемом воды, которую нужно принять для полного погружения. Эта разница компенсируется с помощью цистерн вспомогательного балласта. Прием или откачка воды в уравнительную цистерну погашает остаточную плавучесть. Постоянно требуется то принимать, то откачивать балласт. Однако надежность его невысока, и диапазон работы ограничен. Когда требуется срочное погружение, используют цистерну быстрого погружения ЦБП, иногда называется цистерной срочного погружения. После этого, разумеется, цистерна быстрого погружения немедленно продувается. Она находится в прочном корпусе и выполняется прочной. Таким образом, лодка находится в немедленной готовности к срочному погружению. Это позволяет не нарушать работы с ЦГБ и ограничить объем уравнительной цистерны. Но главное, если ею компенсировать большие грузы, придется увеличить ее объем, а значит, количество сжатого воздуха, необходимого для продувания. Между торпедой ракетой и стенкой торпедного аппарата шахты всегда имеется зазор, особенно в головной и хвостовой частях. Перед выстрелом наружную крышку торпедного аппарата шахты нужно открыть. Сделать это можно, только сравняв давление за бортом и внутри, то есть заполнив ТА шахту водой, сообщающейся с забортной. Подлодки у которых один единственный корпус выполняет обе эти функции получили название однокорпусных. У таких лодок цистерны главного балласта находятся внутри корпуса субмарины, что закономерно снижает полезный внутренний объем и требует повышенной прочности их стенок. Однако лодки такой конструкции значительно выигрывают в весе, потребной мощности двигателей и манёвренности. Полутарокорпусные лодки имеют прочный корпус частично закрытый легким корпусом. Цистерны главного балласта также частично вынесены наружу, между легким и прочным корпусами. Плюсы как и у однокорпусных субмарин: Лодки классического двухкорпусного строения имеют прочный корпус, на всей протяженности прикрытый легким корпусом.

    Цистерны главного балласта вынесены в промежуток между корпусами, как и часть элементов набора. Многокорпусные субмарины с несколькими прочными корпусами являются весьма редкими, не имеют значимых преимуществ и широкого распространения не получили. Эти среды диктуют разные оптимальные формы обводов подводных лодок. Эволюция формы корпуса была тесно связана с эволюцией двигательных систем. В первой половине двадцатого века приоритетной средой для подводных лодок было надводное перемещение, с кратковременными погружениями для выполнения боевых задач. Соответственно корпуса лодок тех времен имели классическую конструкцию носовой оконечности с заостренным носом для лучшей мореходности.

    первая подводная лодка ее конструкция

    Учитывая небольшую скорость подводного хода, высокое гидродинамическое сопротивление таких обводов под водой особой роли не играло. Корпус современных подводных лодок часто покрывается специальным резиновым слоем для улучшения обтекаемости, уменьшения шумности и заметности для активных акустических сенсоров. В качестве движителя первоначально использовались вёсла, на смену которым пришел винт различных конструкций используемый и по настоящее время.

    первая подводная лодка ее конструкция

    Количество винтов может варьироваться от 1 до 3. Но и с неё впоследствии 2 винта и два двигателя были сняты, превратив ее в обычную двух-винтовую подлодку. Альтернативой винту являются применённые в нескольких типах субмарин водомётные движители, различных конструкций, не получившие правда широкого распространения из-за значительной технической сложности и громоздкости. Все надводные корабли, а также подводные лодки в надводном положении, имею положительную плавучесть, вытесняя объём воды меньший, чем объём воды который они вытесняют если полностью погружены в воду. Для гидростатического погружения субмарина должна иметь отрицательную плавучесть, что достижимо двумя путями: Для изменения собственного веса все субмарины имеют балластные цистерны, которые могут заполняться как водой так и воздухом. Для общего погружения или всплытия, подводные лодок используют носовые и кормовые цистерны, называемые цистернами главного балласта ЦГБ , которые заполняют водой, чтобы погрузить или воздухом, для всплытия. В подводном положении ЦГБ, как правило, остаются заполненными, что значительно упрощает их конструкцию и позволяет разместить их в межкорпусном пространстве, вне прочного корпуса. Для более точного и быстрого контроля глубины, в конструкции подводных лодок используют цистерны контроля глубины, ЦКГ, также называемыми прочными цистернами, из-за их способности выдерживать высокое давление. Изменением объёма воды в ЦКГ можно контролировать изменение глубины или поддерживать постоянство глубины погружения, при изменении внешних условий главным образом солёности и плотности воды , меняющихся в разных местах и глубинах. Подлодки находящиеся под водой с нулевой плавучестью имеют тенденцию к продольным и поперечным колебаниям, называемым дифферентом. Материал из Википедии — свободной энциклопедии. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии , проверенной 26 апреля ; проверки требуют 5 правок. У этого термина существуют и другие значения, см. Битва за Атлантику — Классификация подводных лодок , Поколения подводных лодок. Теория подводной лодки , Принципы и устройство подводной лодки. Морская мина , Торпеда , Пушки субмарин , Баллистические ракеты подводных лодок , Крылатые ракеты подводных лодок. Этот раздел не завершён. Вы поможете проекту, исправив и дополнив его. Список музейных подводных лодок. Немецкие подводные лодки во Второй мировой войне. Вторая фаза битвы за Атлантику Ноябрь года — декабрь года.

    Год ошибок и распыления сил. Steel Boats, Iron Men: History of the U. Архивировано 27 августа года. Подводные лодки Великой войны — Немецкие подводные лодки в Первой мировой войне —
